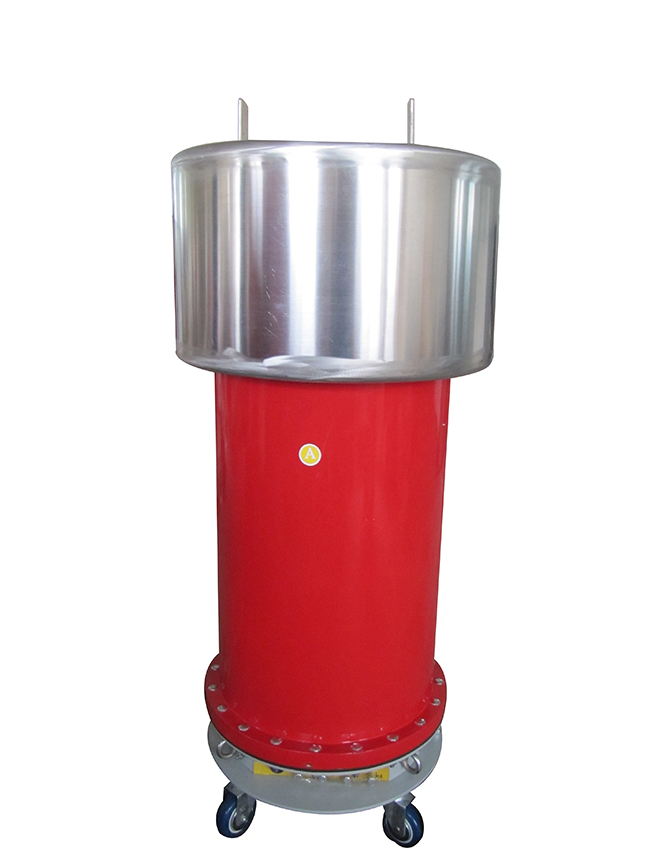

精密互感器的工作原理与普通电力变压器相同,结构原理和接线也相似,一次绕组匝数很多,而二次绕组匝数很少,相当于降压变压器。工作时,一次绕组并联在一次电路中,而二次绕组并联仪表、继电器的电压线圈。因此电压低,额定电压一般为100V;容量小,只有几十伏安或几百伏安;负荷阻抗大,工作时其二次侧接近于空载状态,且多数情况下它的负荷是恒定的。系列互感器铁心采用高导磁率软磁材料卷制成型,高温保护热处理,一二次线圈用高强度聚酯漆包线,并且用吸收率很低绝缘材料绕制,线圈表面罩漆处理,引线端导电杆足够接触面积,确保性能稳定运行安全可靠。
1、检定电流互感器时,标准电流互感器与被检电流互感器的电流比必须相同。
2、严格按照图中所给出的线路接线。
3、检定互感器之前,须先测试负荷箱是否准确。
4、检定过程中,严禁二次绕组开路。
5、检定互感器之前需先退磁,退磁线路如图4所示。
6、在图4中,二次开路,均匀缓慢调节调压器,使百分表指示由0增至100%,然后均匀且缓慢地降至零。重复这一过程2~3次。退磁完毕后切断电源之前,应将二次绕组短接。
7、带升流器电流互感器的接线原理图与上述的接线图大致相同,只是升流器的输出绕组与互感器的一次绕组是同一绕组,其余均相同。
