电压互感器与电流互感器的区别

发布日期：2021-09-07 00:00 来源：http://www.ddfldq.com 点击：

电压互感器（pt）和电流互感器（ct）在原理上是一样的，它们都是利用了电磁转换的原理，不同的是磁路不同，其中电压互感器的一次和二次流过的磁通是相同的，两侧的电势合匝数成正比，所以根据这个原理制作的电压互感器可以测量电压，电压互感器是并在要测的电压上，二次就可以感应出相应的电压，电压比和匝数比倒数；而电流互感器是让待测电流流过互感器的线圈内部，从而在二次产生相应电流，一次电流*一次匝数=二次电流*二次匝数，根据磁通可以分析出电压互感器不能短路，短路回产生过流，电流互感器不能开路，开路会产生高压，电压互感器的等级有220kv/110v，110kv/110V，10kv/100v等各个电压等级，电流互感器有二次为1A和5A两大类，如100/5，100/1，200/1等多种型号。

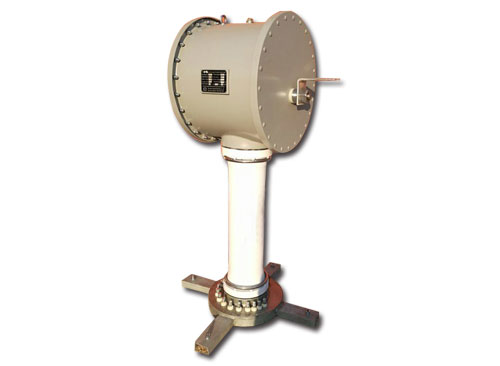

电流互感器
