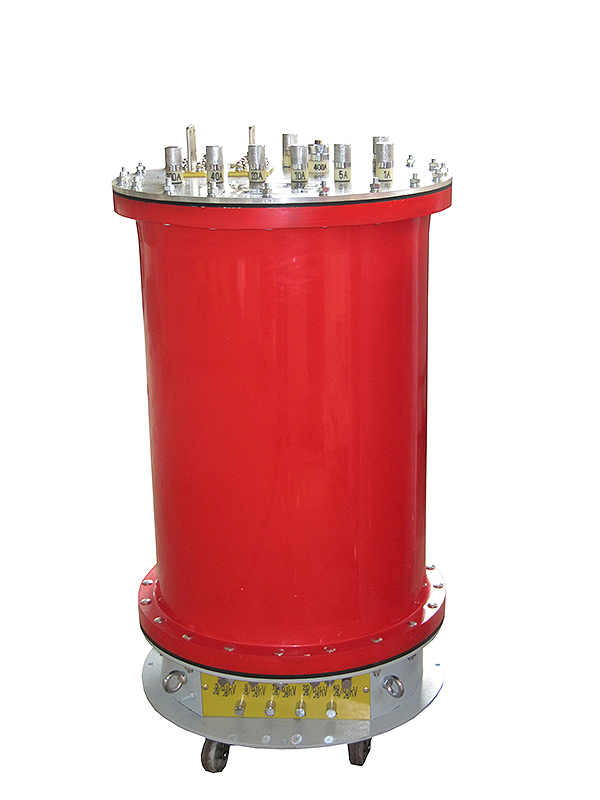

精密互感器 - 使用注意事项电流互感器运行时,副边不允许开路。因为一旦开路,原边电流均成为励磁电流,使磁通和副边电压大大超过正常值而危及人身和设备安全。因此,电流互感器副边回路中不许接熔断器,也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时,副边不允许开路。原因如下:
1.电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1
2.电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2
3.电流互感器铁芯合磁通: Φ = Φ1 + Φ2
4.因为Φ1.Φ2方向相反,大小相等,互相抵消,所以 Φ = 0
5.若二次开路,即 I2 = 0 ,则:Φ = Φ1,电流互感器铁芯磁通很强,饱和,铁心发热,烧坏绝缘,产生漏电
6.若二次开路,即 I2 = 0 ,则:Φ = Φ1,Φ在电流互感器二次线圈N2中产生很高的感生电势e,在电流互感器二次线圈两端形成高压,危及操作人员生命安全
7.电流互感器二次线圈一端接地,就是为了防止高压危险而采取的保护措施
因此,电流互感器副边回路中不许接熔断器,也不允许在运行时未经旁路就拆下电流表、继电器等设备。
