精密互感器的使用注意事项

发布日期:2016-10-09 00:00 来源:http://www.ddfldq.com 点击:

        精密互感器的测量级和保护级不能接错。由于测量和保护绕组铁芯设计的厚薄不同,如果接错,一是使正常运行中测量的准确度降低,使电能计量不准;二是在发生短路故障时,由于计量绕组铁芯设计时保证在短路电流超过额定电流的一定倍数时铁芯饱和,限制了二次电流的增长,以保护仪表。而继电保护绕组铁芯不饱和,二次电流随短路电流相应增大,以使继电保护准确动作。如果接错,则继电保护动作不灵敏,计量仪表可能烧坏。

        由于电流互感器二次绕组不能开路,所以电流互感器不用的绕组需要短接起来。但是有多个抽头的电流互感器,不用的抽头应空着不能短接,比如,某电流互感器二次有抽头1S1、1S2、1S3,其中1S1、1S2为300/5A,1S1、1S3为600/5A,当需要用300/5A时,接1S1、1S2使用,不应该短接1S1、1S3,否则会影响使用抽头的测量精度。

        精密互感器的计量绕组及牵涉到方向的继电保护绕组接线时掌握两点确定接线,一是看电流互感器的安装位置,即确定电流互感器的L1安装在哪一侧;二是看绕组功能或继电保护类型,有以上两点可确定电流互感器的二次接线。

        精密互感器使用注意事项

       (1)极性连接要正确。电流互感器一般按减极性标注,如果极性连接不正确,就会影响计量,甚至在同一线路有多台电流互感器并联时,全造成短路事故。

       (2)二次回路应设保护性接地点,并可靠连接。为防止一、二次绕组之间绝缘击穿后高电压窜入低压侧危及人身和仪表安全,电流互感器二次侧应设保护性接地点,接地点只允许接一个,一般将靠近电流互感器的箱体端子接地。

       (3)运行中二次绕组不允许开路。否则会导致以下严重后果:二次侧出现高电压,危及人身和仪表安全;出现过热,可能烧坏绕组;增大计量误差。

       (4)用于电能计量的电流互感器二次回路,不应再接继电保护装置和自动装置等,以防互相影响。

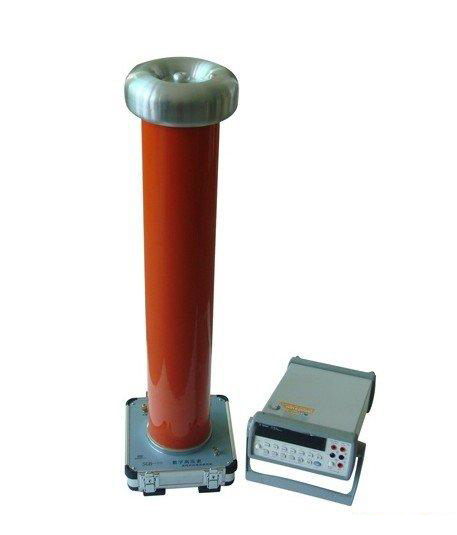

精密互感器
