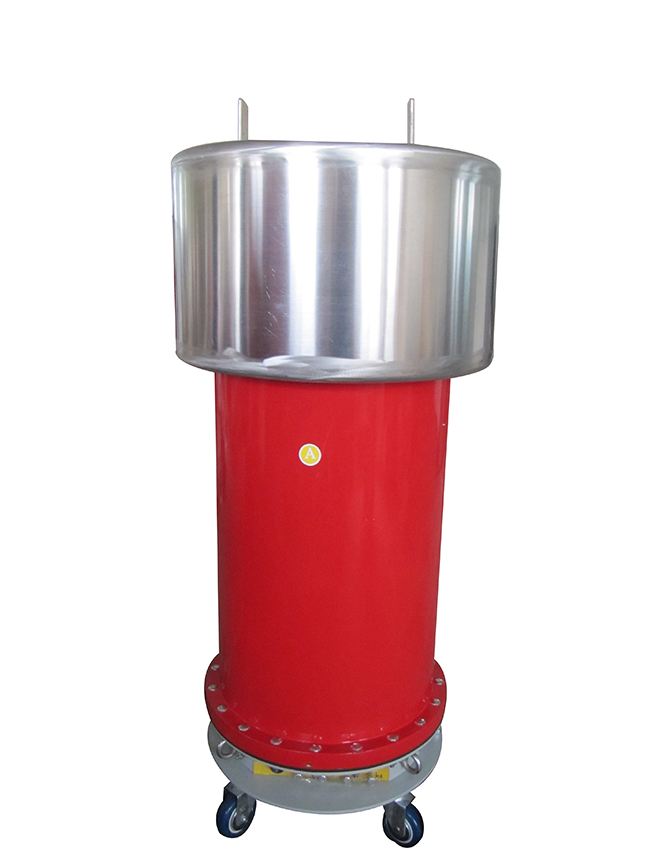

精密互感器如需将电流输出信号变换成电压信号时,推荐使用电路如图所示。调整图中反馈电阻R和r值可得到所需的电压输出。相移补偿是通过调节电容C1及r’来实现。电容C2和C3是400至1000PF的小电容,用来去耦和滤波。两个反接二极管是起保护运放的作用。运算放大器推荐使用OP07系列,运放的电源电压常取±15V或±12V,也可根据具体情况自定。图中反馈电阻只要求精度优于1%,温度系数优于50PPM。
多抽头电流互感器。这种型号的电流互感器,一次绕组不变,在绕制二次绕组时,增加几个抽头,以获得多个不同变比。它具有一个铁心和一个匝数固定的一次绕组,其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上,将不同变比的二次绕组抽头引出,接在接线端子座上,每个抽头设置各自的接线端子,这样就形成了多个变比,此种电流互感器的优点是可以根据负荷电流变比,调换二次接线端子的接线来改变变比,而不需要更换电流互感器,给使用提供了方便。
不同变比电流互感器。这种型号的电流互感器具有同一个铁心和一次绕组,而二次绕组则分为两个匝数不同、各自独立的绕组,以满足同一负荷电流情况下不同变比、不同准确度等级的需要,例如在同一负荷情况下,为了保证电能计量准确,要求变比较小一些(以满足负荷电流在一次额定值的2/3左右),准确度等级高一些(如1K1.1K2为200/5.0.2级);而用电设备的继电保护,考虑到故障电流的保护系数较大,则要求变比较大一些,准确度等级可以稍低一点(如2K1.2K2为300/5.1级)。精密互感器
